變壓器的冷卻方式介紹
文章來源:北京創聯匯通電氣 ????? 發布時間： 2019-10-06 03:41:58
導讀：變壓器 的冷卻方式是由冷卻介質和循環方式?jīng)Q定的。干式變壓器冷卻方式分為自然空氣冷卻(AN)和強迫空氣冷卻(AF)；油浸變壓器常用的冷卻方式一般分為三種：
變壓器的冷卻方式是由冷卻介質和循環方式?jīng)Q定的。干式變壓器冷卻方式分為自然空氣冷卻(AN)和強迫空氣冷卻(AF)；油浸變壓器常用的冷卻方式一般分為三種：油浸自冷式、油浸風冷式、強迫油循環。
自然空冷時，變壓器可在額定容量下長期連續運行；強迫風冷時，變壓器輸出容量可提高50%。適用于斷續過負荷運行，或應急事故過負荷運行。由于過負荷時負載損耗和阻抗電壓增幅較大，處于非經濟運行狀態，故不應使其處于長時間連續過負荷運行。

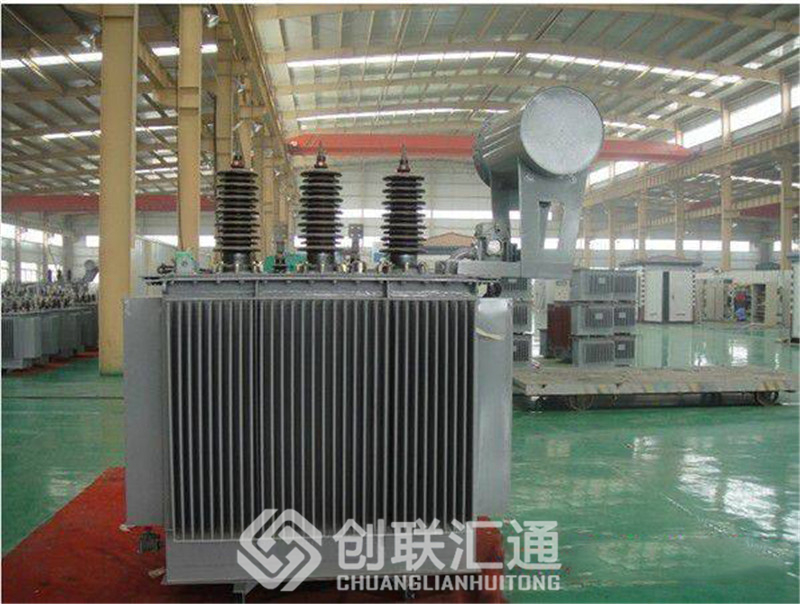

1、油浸自冷式就是以油的自然對流作用將熱量帶到油箱壁和散熱管，然后依靠空氣的對流傳導將熱量散發，它沒有特制的冷卻設備。
2、油浸風冷式是在油浸自冷式的基礎上，在油箱壁或散熱管上加裝風扇，利用吹風機幫助冷卻。加裝風冷后可使變壓器的容量增加30%～35%。
3、強迫油循環冷卻方式，又分強油風冷和強油水冷兩種。它是把變壓器中的油，利用油泵打入油冷卻器后再?gòu)?fù)回油箱。油冷卻器做成容易散熱的特殊形狀，利用風扇吹風或循環水作冷卻介質，把熱量帶走。這種方式若把油的循環速度比自然對流時提高3倍，則變壓器可增加容量30%。
