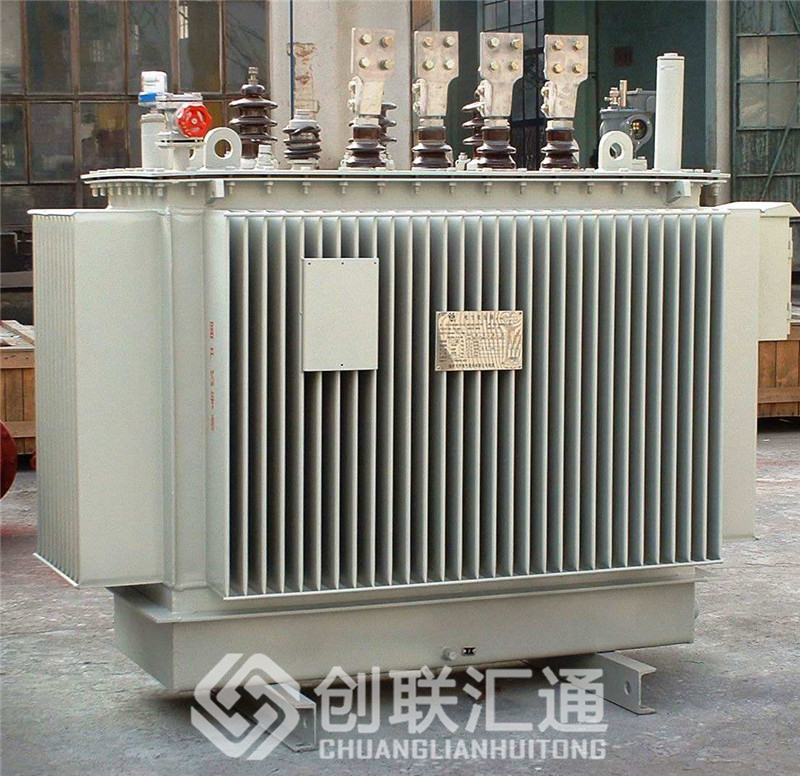

10KV級S13新型油浸式變壓器是我公司設計和生產的新型節能變壓器產品之一。高新技術加工鐵芯產品大容量不受限制，全新的結構設計和工藝優化大大降低了空載損耗，與S11型產品比較，S13型產品空載損耗平均降低了20%以上。

一、配電變壓器發展概述及趨勢

 配電變壓器用于向配電網直接供電，在國內外都屬于應用面廣、用量大的產品。配電變壓器的安全可靠性、技術性能及經濟指標與國家經濟建設及城鄉居民的安全供電有著密切關系。


我國是能源消費增長較快的國家之一，同時也是能源緊缺國家，節能是我國資源節約型社會的一項必不可少的國策。變壓器產品的創新開發以達到節能降耗的目的自然成為了變壓器行業發展的一個必然的趨勢。自八十年代我國推廣的節能產品S7型變壓器以來的十多年時間里，由于變壓器制造技術的不斷進步，新技術、新材料、新工藝的采用，使設計制造更低損耗的變壓器成為可能。


首先推出了10kV級新S9型變壓器，節能效果顯著，迅速得到行業內各廠家以及用電部門的強力響應原國家機械工業部、國家發改委、國家科委于98年3月12日發文，要求淘汰S7型變壓器，改善S9型、推廣S11型變壓器。

變壓器在30年有效周期壽命內，變壓器的運行成本要高達制造成本的6-7倍，而能耗是運行成本的主要組成部分，中國南方電網有限責任公司2007年企業標準《配電變壓器能效標準及技術經濟評價導則》將變壓器的能效水平劃分為：能效限定值、目標能效限定值、先鋒能效限定值三個等級。


確定的變壓器能效限定值為現在生產的S11型產品，目標能效限定值相當于S13型產品。其中變壓器目標能效限定值對油浸變壓器開始實施期限分別規定為4年。先鋒能效限定值是*變壓器未來節能降耗的發展方向。


因此，開發S13型變壓器符合國家的節約能源政策，對減少?gòu)U氣排放均有重要作用。
同時，不斷創新開發可靠、節能、低成本的變壓器，是一個不斷的過程，是企業發展、社會進步的一個持續方向。


二、10KV級S13新型油浸式變壓器主要技術指標
型號：S13-M-30~1600/10
額定容量：30～1600kVA
額定電壓：11、10.5、10、6.3、6±5%或±2×2.5%kV/0.4kV
聯接組別：Dyn11或Yyn0
冷卻方式：ONAN（油浸自冷）
絕緣耐熱等級：A級
絕緣水平：按GB311.1—1997  《高壓輸變電設備的絕緣配合》


10KV級S13新型油浸式變壓器產品水平:10KV級S13新型油浸式變壓器技術性能水平按JB/T3837-1996《變壓器類產品型號編制方法》執行。產品符合GB1094.1.2-1996；GB1094.3.5-2003《電力變壓器》要求，與現行*GB/T6451-2008比較，空載損耗下降50%；
10KV級S13新型油浸式變壓器產品與現行的S11型比較：空載損耗平均下降了37％。噪聲水平與現行*JB/T10088-2004比較平均下降20%，產品性能水平達到國內*水平。


產品性質及關鍵技術：10KV級S13新型油浸式變壓器是我公司在原S11配電變壓器基礎上，通過新材料、新工藝的研究運用及自主創新與技術引進結合的方式，自主開發的產品。其關鍵技術是通過對鐵心及線圈結構的優化創新設計，達到降低空載損耗及噪音的目的。


三、10KV級S13新型油浸式變壓器試制驗證請況

2008年通變公司組織生產的產品樣機S13-M-315/10 與S13-M-1000/10各一臺，送國家變壓器質量監督檢驗中心，進行了例行試驗、型式試驗和特殊試驗，試驗項目齊全，試驗方法符合標準要求，產品的各項性能指標符合GB/T 6451-2008《油浸式電力變壓器技術參數和要求》，試驗結果合格。
2009年1月S13-M-30～1600/10系列配電變壓器通過省級新產品鑒定合格。


技術經濟分析

10KV級S13新型油浸式變壓器，由于采用了新技術、新結構和新材料，在平均制造成本略有降低的情況下，產品的可靠性得到了加強，產品的技術性能水平大幅度提高。與GB6451-1995標準（S11型）相比，空載損耗下降了37.5%（一臺500kVA一年可節電1728度），負載損耗下降了0%，空載電流下降了0%，十年變電成本下降了14.5%，如果用S13型代替S11產品，其經濟效益和社會效益都是相當顯著的
