干式與油浸式變壓器的不同
文章來源:北京創聯匯通電氣 ????? 發布時間： 2019-09-10 01:48:49
導讀：價錢上干變比油變貴。 容量上，大容量的油變比干變多。 在綜合修筑內（地下室、樓層中、樓頂?shù)龋┖吐殕T麋集場所需應用干變。 油變采用在自力的變電場合。箱變內變壓器普通接納
價錢上干變比油變貴。
容量上，大容量的油變比干變多。
在綜合修筑內（地下室、樓層中、樓頂?shù)龋┖吐殕T麋集場所需應用干變。
油變采用在自力的變電場合。箱變內變壓器普通接納箱變。戶外且自用電普通采用油變。在設置裝備擺設時依據空間來抉擇干變和油變，空間較大時能夠抉擇油變，空間較為擁堵時抉擇干變。地區氣象比擬濕潤悶熱地域，易使用油變。假如應用干變的情況下，必需配有逼迫風冷設置裝備擺設。

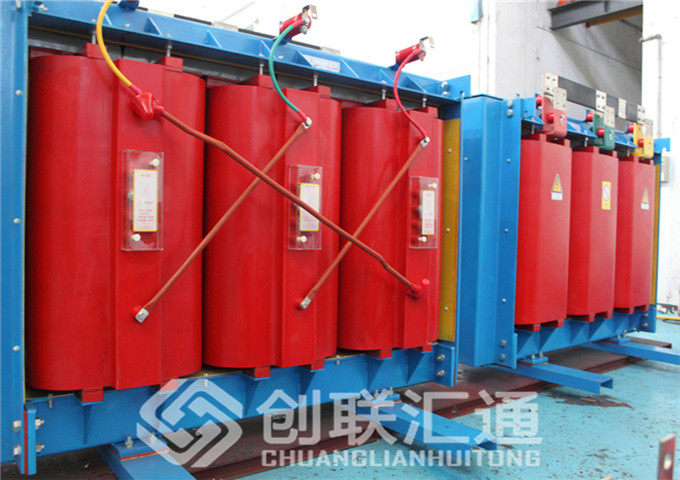

1、表面 封裝方式分歧，干式變壓器能間接看到鐵芯和線圈，而油式變壓器只能看到變壓器的外殼；
2、引線方式分歧干式變壓器大多應用硅橡膠套管，而油式變壓器大部分應用瓷套管；
3、容量及電壓分歧干式變壓器普通適用于配電用，容量大都在1600KVA如下，電壓在10KV如下，也有個體做到35KV電壓等級的；而油式變壓器卻能夠從小到大做到全數容量，電壓等級也做到了所有電壓；我正在設置裝備擺設的特高壓1000KV實驗路線，接納的一定是油式變壓器。
4、絕緣和散熱不一樣干式變壓器普通用樹脂絕緣，靠天然風冷，大容量靠風機冷卻，而油式變壓器靠絕緣油舉行絕緣，靠絕緣油在變壓器外部的輪回將線圈發生的熱帶到變壓器的散熱器（片）上舉行散熱。
5、合用場所干式變壓器大多應用在需求“防火、防爆”的場合，普通大型修筑、高層修筑上易接納；而油式變壓器因為“失事”后可能有油噴出或泄露，造成火警，大多應用在室外，且有園地挖設“變亂油池”的場合。
6、對負荷的經受才能分歧普通干式變壓器應在額外容量下運轉，而油式變壓器過載才能比較好。
7、造價不一樣對同容量變壓器來講，干式變壓器的推銷價格比油式變壓器價錢要高許多。干式變壓器型號普通開先為SC（環氧樹脂澆注包封式）、 SCR（非環氧樹脂澆注固體絕緣包封式）、SG（敞開式）干式變壓器與油浸式變壓器的差別 “當然溝通的是都是電力變壓器，都市有作磁路的鐵芯，作電路的繞組。而較大的區別是在“油式”與“干式”。也就是說二者的冷卻介質分歧，前者因此變壓器油（當然另有別的油如β油）作為冷卻及絕緣介質，后者因此氛圍或別的氣體如SF6等作為冷卻介質。油變是把由鐵芯及繞組構成的器身置于一個盛滿變壓器油的油箱中。干變常把鐵芯和繞組用環氧樹脂澆注包封起來，也有一種當初用得多的黑白包封式的，繞組用非凡的絕緣紙再浸漬公用絕緣漆等，起到避免繞組或鐵芯受潮。（又由于二者因工藝、用處、布局方面的分類要領分歧派生出分歧的種別，以是咱們從廣義的角度來講） 就產量和用量來講，今朝干變電壓等級只作到35kV,容量相對于油變來講要小，約作到2500kVA.又因為干變創造工藝相對于同電壓等級同容量的油變來講要龐雜，本錢也高。以是今朝從用量來講仍是油變多。但因干變的環保性，阻燃、抗沖擊等等好處，而常用于室內等高請求的供配電場合，如賓館、辦公樓、高層修筑等等。假如你只是變壓器用戶，懂得這些應當夠了” 各有各的優缺點，油變造價低、保護便利，然則可燃、可爆。干變因為擁有精良的防火性，可安裝在負荷中心區，以縮小電壓損失和電能消耗。但干變價錢高，體積大，防潮防塵性差，并且樂音大。 油變琢漸退出，用干變，干變能夠拆開運輸放便，干凈，易保護 ,按裝不需機座，沒有滲油池。等好處 從外表上是比較好區別的；
油浸式變壓器與干式變壓器的較大差別便是有無“油”，而因為油是液體，擁有流動性，油浸式變壓器就一定是有外殼的，外殼外部是變壓器油，油中浸泡著變壓器的線圈，從表面是看不到變壓器的線圈的；而干式變壓器沒有油，就不消外殼了，能間接看到變壓器的線圈；另有一個特點便是油浸式變壓器下面有油枕，外部存放著變壓器油，但現在舊式油浸變壓器也有不帶油枕的變壓器出產； 油浸式變壓器為了散熱便利，也就是為了外部絕緣油的固定散熱便利，在內部設想了散熱器，就象散熱片同樣，而干式變壓器卻沒有這個散熱器，散熱靠變壓器線圈上面的風機，該風機有點象家用空調的室內機； 油浸式變壓器因為防火的需求，普通安裝在先自的變壓器室內或室外，而干式變壓器確定裝置在室內，普通情況下安裝在高壓配電室內，和高壓配電柜并排裝置。
