干式變壓器柜
產品介紹


產物信息
稱號：環氧樹脂澆注三相關式變壓器
品牌：北京創聯匯通
型號：SC(B)11-50/10-0.4

產物概述
 環氧樹脂澆注干式變壓用具有寧靜，阻燃防火，無凈化，可間接安裝在負荷中間。免保護、安裝簡潔。防潮機能好，停運后不經預枯燥便可投入運轉。消耗低，部分放電量低、樂音小、逼迫風冷前提下能夠120%?額定負載運轉。本身備有完美的溫度庇護節制體系，為變壓器寧靜運轉供給靠得住保障。該產物的靠得住性目標曾經到達海內進步前輩程度。

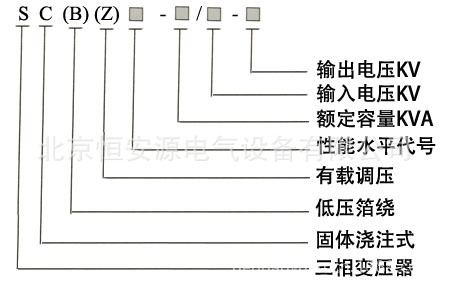

產品型號含義

產品特點
1、線圈采取銅導線環繞糾纏或箔繞，以玻璃纖維加強，環氧樹脂不加填料真空枯燥脫氣脫濕團體澆注，機器強度高，抗短路，耐打擊才能強。
2、高壓繞組先結尾及中心分接抽頭采取銅嵌件預埋布局，鋼性好，便于調檔，美妙整潔。
3、鐵芯采取優良晶粒取向冷軋硅鋼片疊制，45度全斜多門路接縫。概況用樹脂絕緣涂層籠蓋，耐濕潤，防銹，降噪。
4、鐵芯、夾件和線圈之間采取彈性件夾緊，使線圈處于不變壓緊狀況，以下降噪音。
5、變壓器按自冷設想，團體澆注的高(低)壓線圈筒壁內部預留有縱向透風道，可裝備逼迫風冷裝配(冷卻風機)，采取逼迫風冷裝配后，可進步輸出容量20%。
6、配有溫控器，在高壓線圈頂部的預埋孔內安排鉑電阻(PtlOO)。以監測變壓器繞組溫升，主動啟停冷卻風機并設有毛病報警、超溫報警和超溫跳閘功用，為干式變壓器供給靠得住的過載庇護裝配，從而進步干式變壓器運轉的寧靜性。
產品結構
   鐵芯:鐵芯選用入口優良冷軋硅鋼片，三階全斜接縫布局，芯柱采取F級無緯帶綁扎，鐵芯概況采取環氧樹脂包封，下降了空載消耗，空載電流和鐵皮噪聲，夾件和緊回件經特別概況處置，使產物表面質量有了進一步進步。
 溫控體系微風冷體系:采取橫流頂吹式冷卻風機，該冷卻風機具有噪聲小，風壓高，形狀美妙等特性，加強了變壓器的過載才能。溫度節制采取智能溫控儀，進步了變壓器運轉寧靜靠得住性。
 庇護外殼和出線母排：庇護外殼對變壓器作進一步寧靜庇護，防護品級有IP20、IP23等。外殼質料有鋁合金、冷軋鋼板，不銹鋼等供用戶挑選。高壓出線用尺度母線排擠線，側出線和頂出線都可，也可為用戶設想特別出線體例。

執行標準
    1、GB1094.11-2007?干式電力變壓器
2、GB/T10228-2008?干式電力變壓器手藝參數和要求
3、GB1094.10-2003?電力變壓器第3部門：絕緣程度、絕緣實驗和外絕緣氛圍間隙
4、JB/T10008-2004?6~500KV級變壓器聲級
5、JB/T56009-1998?干式電力變壓器產物質量分等
產品主要技術參數

產品名稱	環氧樹脂澆注干式變壓器	產品型號	SC(B)11-50/10-0.4
品牌	北京創聯匯通	鐵芯形狀	E型疊鐵芯
冷卻形式	AN或AF	額定容量	50KVA
電壓等級	10KV/0.4KV	調壓方式	無勵磁調壓
分接范圍	±5% 或 ±2*2.5% 或 ±4*2.5%	額定頻率	50Hz
聯結組標號	Dyn11 或 Yyn0	絕緣等級	F
短路阻抗	4%	空載損耗	211W
負載損耗	900W	空載電流	1.4%

產品使用條件
  1、環境溫度：-50℃～+50℃
  2、海拔高度<=1000m
  3、其他超出本技術條件規定的內容，由用戶與我公司技術部協商處理，并在訂貨時注明。
