自動控制器是整個裝置的核心部分,它主要由單片機控制芯片、顯示電路、按鍵電路、電壓采樣、電流采樣、狀態輸入、通訊端口、控制輸出電路、數據存儲等電路組成，應用了計算機技術、電子技術、采用軍品級控制芯片、可靠性高，抗干擾能力強可適應戶外惡劣環境。
全國24小時銷售熱線:13263317831
一、概述
我公司生產的SVR型線路自動調壓變壓器原理是SVR與10kV 柱上無功自動補償裝置GWJ配合使用，可有效地解決線路電壓低及無功電源不足的問題。SVR 能有效地調節電路電壓， GWJ無功補償裝置能有效補償無功，提高功率因數，降低線損，其效果相當于一個簡易的柱上變電站，而造價僅為常規變電站的1/6～1/10。而成本只有變電站的1/6,1/7，而且無需工作人員值班維護。
二、產品優勢

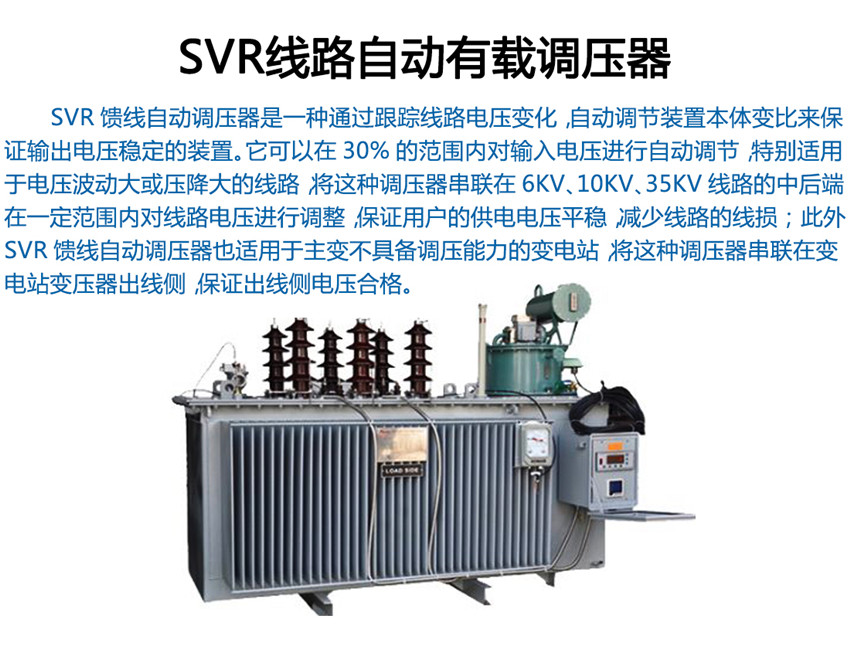

SVR線路自動調壓器工作原理 SVR線路自動調壓器共有三部分構成：自耦變壓器、有載分接開關和自動控制器。 自耦變壓器的整個線圈分為三部分：串勵線圈、并勵線圈，控制線圈。其中，串勵線圈是一個有多個抽頭的繞組，這些抽頭通過有載分接開關的不同接點串聯在輸入輸出之間，改變分接位置,從而改變自耦變壓器變比，達到調整電壓的目的；并勵線圈為自耦變壓器的公共繞組，產生傳遞能量的磁場； 控制線圈為控制器提供工作電源和采樣信號。 有載分接開關，是可在帶負載的情況下轉換接點的開關。在自動調壓器中，串聯繞組的抽頭接在有載分接開關的不同接點上，可以通過轉換接點調節變壓器變比來改變其輸出電壓
|
額定容量 |
電壓組合及分接范圍 |
聯接組 |
空載損耗(Kw) |
負載損耗 (kW) |
短路阻抗 (%) |
空載電流 (%) |
|
|
高壓 |
低壓 |
||||||
|
31500 |
*220 |
6.3 |
Ynd11 |
37 |
135 |
12-14 |
0.77 |
|
40000 |
44 |
158 |
|
||||
|
50000 |
51 |
189 |
0.63 |
||||
|
63000 |
61 |
221 |
0.63 |
||||
|
90000 |
79 |
288 |
0.56 |
||||
|
120000 |
10.5 |
96 |
347 |
0.56 |
|||
|
150000 |
112 |
405 |
0.49 |
||||
|
180000 |
130 |
459 |
0.49 |
||||
