◇CLYB6-12/0.4組合式變壓器是我公司在吸收美式變壓器(Padmounted Trans-former)技術的基礎上自行開發的高科技產品。亦稱美式箱變。
◇容量范圍為200～1000kVA，適用于10kV配電網為中性點絕緣的系統或 經小電阻接地的系統，而400V系統是三相四線制中性點直接接地系統。
◇成套性強、供電可靠、體積小、重量輕、噪聲低；具有環網型和終端型電纜出線。
◇采用本產品使10kV電網深入負荷中心，減少線路損耗，提高供電可靠性，美化城市環境，適用于城網改造。

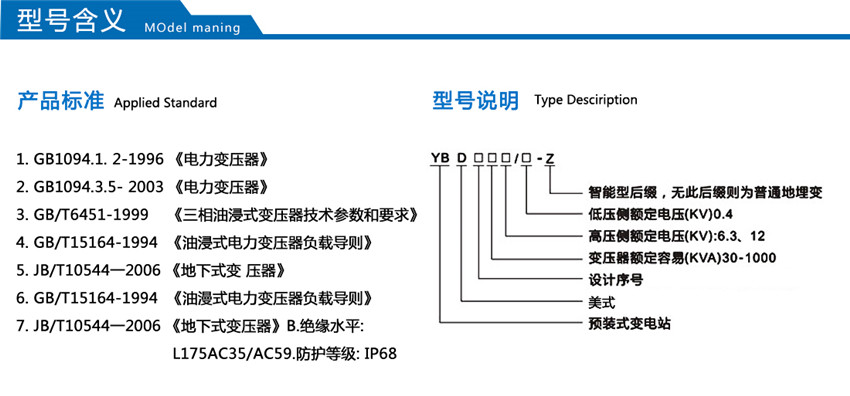

執行標準
◇JB/T10217-2000 組合式變壓器
◇GB1094.1～2-1996 電力變壓器
◇GB3804-1990 3～63kV 交流高壓負荷開關
◇GB7251.1-1997 低壓成套設備和控制設備部分型式試驗和部分型式試驗成套設備4
產品特點
◇本產品與"9"型變壓器相比空載損耗降低30.12％，年運行費平均降低20.03％。噪音低，為環保型產品。
◇將變壓器器身、高壓負載開關(或高壓負荷轉換開關)、熔斷器、無勵磁分接開關等合部置于全密封的油箱內，提高了空間利用率。其體積僅相當于同電壓等級、同容量的組合式變電站(亦稱歐變)的1/3左右，重量也大為減輕。
◇高、低壓室隔離，采取聯鎖。當?shù)蛪菏议T打開后才可開高壓室門，高壓端子全絕緣，安全性好。
◇采用兩級熔斷器(后備限流式熔斷器、插入式熔斷器)組合的全范圍保護方式，安全可靠，操作靈活，熔絲更換方便。
◇油箱為全密封結構，油箱內的油與外界隔絕。無滲漏，免維護。
性能特點

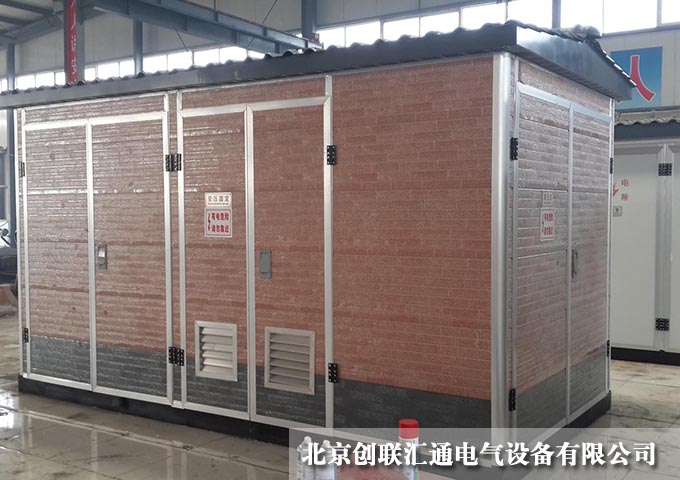

◇CLYB6-12/0.4組合式變壓器由高、低壓操作室和變壓器箱體組成。操作室內置高低壓端子、負荷開關、無勵磁分接開關及插入式熔斷器的操作手柄、壓力釋放閥、油位計、溫度計等。變壓器箱體內置變壓器器身、高壓負荷開關、插入式熔斷器、后備限流保護熔斷器等。
◇高壓進線由10kV交聯電纜通過肘形連接頭、直插頭及套管座接通負荷開關。
◇高壓側采用雙熔斷器(即后備限流保護熔斷器和插入式熔斷器)保護。
◇高壓負荷開關接線方便，供電可靠。有終端和環網型，轉換靈活。
◇低壓室可根據用戶需要，選配固定式或抽屜式低壓開關柜，按需配置各種低壓電器和計量、保護儀表。(注：一般由用戶自行配置)。
◇油箱為全密封結構，采用波紋片式散熱器、結構緊湊、外形美觀。
